| 300/500 V PVC IZOLELI ALÇAK GERILIM GÜÇ KABLOLARI |
| |

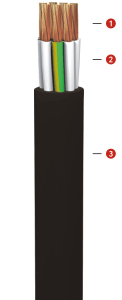

| YAPISI |
| |
1. ILETKEN : INCE ÇOK TELLI BAKIR
2. IZOLE : PVC
3. DIS KILIF : PVC |
| |
| |
| |
| UYGULAMA ALANI |
| |
| FAZLA MEKANIK ZORLAMALARIN OLMADIGI DAHILI,HARICI,TOPRAK ALTINDA VE KABLO KANALLARINDA KULLANILIR. |
| |
| |
| |
| TEKNİK VERİLER |
| |
MINIMUM BÜKÜLME YARI ÇAPI : 4 x D
MAKSIMUM ÇALISMA SICAKLIGI : 70°C
MAKSIMUM KISA DEVRE SICAKLIGI : 160°C
BEYAN GERILIMI Uo/U : 300/500 V – 0,6 / 1 kV
DENEY GERILIMI AC : 3,5 kV |
| |
|
|
|
| Nominal Kesit |
Yaklasik Dis Çap mm² |
Yaklasik Net Agirlik kg/km |
Iletken Direnci Max. ohm/km (20°C) |
| |
| TTR FLEX |
| |
| 4X6 |
15.8 |
423 |
3.30 |
| 4X10 |
20.10 |
688 |
1.91 |
| 4X16 |
22.0 |
1020 |
1.21 |
| 4X25 |
27.2 |
1545 |
0.780 |
| 4X35 |
30.0 |
1992 |
0.554 |
| 4X50 |
35.5 |
2830 |
0.386 |
| 4X70 |
40.0 |
3719 |
2.72 |
| 4X95 |
48.5 |
5255 |
0.206 |
| 7X1.5 |
13.3 |
274 |
13.3 |
| 10X1.5 |
16.5 |
414 |
13.3 |
| 12X1.5 |
17.0 |
453 |
13.3 |
| 14X1.5 |
17.8 |
505 |
13.3 |
| 19X1.5 |
19.7 |
637 |
13.3 |
| 21X1.5 |
20.7 |
702 |
13.3 |
| 24X1.5 |
22.9 |
845 |
13.3 |
| 30X1.5 |
24.2 |
974 |
13.3 |
| 7X2.5 |
14.6 |
362 |
7.98 |
| 10X2.5 |
18.3 |
550 |
7.98 |
| 12X2.5 |
18.8 |
607 |
7.98 |
| 14X2.5 |
19.7 |
680 |
7.98 |
| 19X2.5 |
21.9 |
868 |
7.98 |
| 21X2.5 |
23.0 |
957 |
7.98 |
| 24X2.5 |
25.6 |
1150 |
7.98 |
| 30X2.5 |
27.0 |
1337 |
7.98 |
|
