| N2XH |
|
|
| 0.6 / 1 kV HALOJENSIZ, ALEVI ILETMEYEN, XLPE IZOLELI, ÇOK DAMARLI, BAKIR ILETKENLI KABLOLAR |
| |

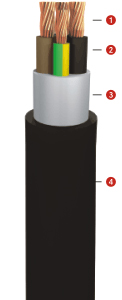

| YAPISI |
| |
1. ILETKEN : SOM VEYA ÖRGÜLÜ BAKIR
2. IZOLE : XLPE
3. DOLGU : HFFR
4. DIS KILIF : HFFR |
| |
| |
| |
| UYGULAMA ALANI |
| |
| OTELLER, OKULLAR, YÜKSEK BINALAR, HASTANELER, BILGI ISLEM MERKEZLERI VE INSANLARIN YOGUN OLARAK BULUNDUGU IS MERKEZLERI ILE YANGINA HASSAS BÖLGELERDE KULLANILIR. |
| |
| |
| |
| TEKNİK VERİLER |
| |
MAKSIMUM ÇALISMA SICAKLIGI : 90°C
MAKSIMUM KISA DEVRE SICAKLIGI : 250°C
ANMA GERILIMI : 0.6/ 1 kV
MINIMUM BÜKÜLME YARI ÇAPI : 15 X D |
| |
| Nominal Kesit |
Yaklasik Dis Çap mm² |
Yaklasik Net Agirlik
kg/km |
100m Kablo için Sevk Makara Ölçüleri (cm) |
Iletken Direnci Max. ohm/km (20°C) |
Akim Tasima Kapasitesi |
| Toprakta (A) |
Havada (A) |
| |
| N2XH |
| |
|
|
|
|
|
|
| 3x16+10 |
20.0 |
800 |
1000 |
1.15 |
111 |
96 |
| 3x25+16 |
23.5 |
1200 |
1000 |
0.727 |
143 |
130 |
| 3x35+16 |
25.5 |
1500 |
1000 |
0.524 |
173 |
160 |
| 3x50+25 |
29.0 |
2100 |
1000 |
0.387 |
205 |
195 |
| 3x70+35 |
33.0 |
2900 |
1000 |
0.268 |
252 |
247 |
| 3x95+50 |
38.0 |
3900 |
1000 |
0.193 |
303 |
305 |
| 3x120+70 |
43.0 |
5000 |
500 |
0.153 |
346 |
355 |
| 3x150+70 |
47.0 |
5900 |
500 |
0.124 |
390 |
407 |
| 3x185+95 |
52.0 |
7500 |
500 |
0.0991 |
441 |
469 |
| 3x240+120 |
58.0 |
9500 |
500 |
0.0754 |
511 |
551 |
| 3x300+150 |
64.0 |
11800 |
250 |
0.0601 |
580 |
638 |
| 3x400+185 |
72.0 |
15000 |
250 |
0.0470 |
663 |
746 |
|
|
|
