| 0.6 / 1 KV PVC IZOLELI ÇELIK ZIRHLI ALÇAK GERILIM GÜÇ KABLOLARI (3) |
| |

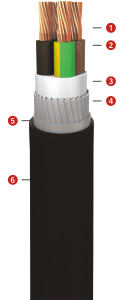

| YAPISI |
| |
1. ILETKEN : BAKIR
2. IZOLE : PVC
3. DOLGU : PVC
4. ZIRH: GALVANIZLI ÇELIK
5. BAND: GALVANIZLI ÇELIK
6. DIS KILIF : PVC |
| |
| |
| |
| UYGULAMA ALANI |
| |
| MEKANIK ZORLAMALARA DAYANIKLI VE AGIR ISLETME SARTLARINA UYGUN OLDUGU IÇIN HARICI, DAHILI, TOPRAK ALTINDA,KABLO KANALINDA KULLANILABILIR. |
| |
| |
| |
| TEKNİK VERİLER |
| |
MAKSIMUM ÇALISMA SICAKLIGI : 70°C
MAKSIMUM KISA DEVRE SICAKLIGI : 160°C
MINUMUM BÜKÜLME YARI ÇAPI : 12 X D |
| |
| Nominal Kesit |
Yaklasik Dis Çap mm² |
Yaklasik Net Agirlik
kg/km |
100m Kablo için Sevk Makara Ölçüleri (cm) |
Iletken Direnci Max. ohm/km (20°C) |
Akim Tasima Kapasitesi |
| Toprakta (A) |
Havada (A) |
| |
|
YVSV / NYFGBY
|
| |
|
|
|
|
|
|
| 4x16 |
26 |
1580 |
140 |
1.15 |
98 |
80 |
| 4x25 |
30 |
2210 |
160 |
0.727 |
128 |
106 |
| 4x35 |
33 |
2760 |
160 |
0.524 |
157 |
131 |
| 4x50 |
36 |
3390 |
180 |
0.387 |
185 |
159 |
| 4x70 |
41 |
4520 |
220 |
0.268 |
228 |
202 |
| 4x95 |
46 |
5860 |
160 |
0.193 |
275 |
244 |
| 4x120 |
51 |
7170 |
200 |
0.153 |
313 |
282 |
| 4x150 |
55 |
8590 |
220 |
0.124 |
353 |
324 |
| 4x185 |
60 |
10380 |
220 |
0.0991 |
399 |
371 |
| 4x240 |
68 |
13430 |
200 |
0.00754 |
464 |
436 |
| 4x300 |
75 |
16410 |
220 |
0.0601 |
524 |
481 |
| 4x400 |
84 |
20550 |
240 |
0.047 |
600 |
560 |
|
